Basis und Oberseite für das verschiebbare und drehbare Rackgehäuse.
Nur Basis und Oberseite. Rackschienen nicht im Lieferumfang enthalten.
Verwenden Sie R0883-M6 für Schienen mit M6-Gewinde und R0883-1032 für Schienen mit 10/32-Gewinde.
Aus Stabilitätsgründen empfehlen wir, 24 HE nicht zu überschreiten.

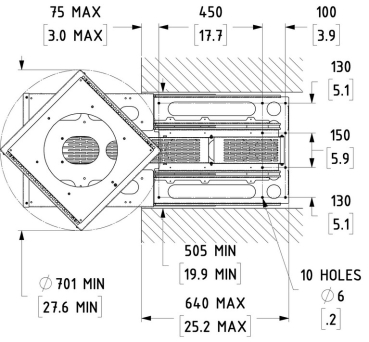

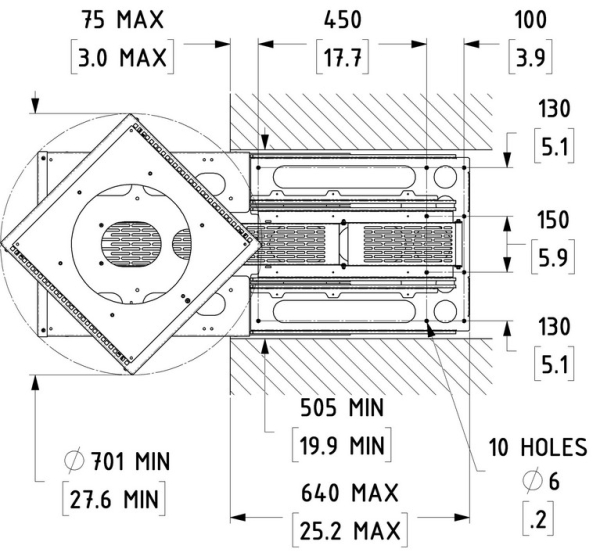

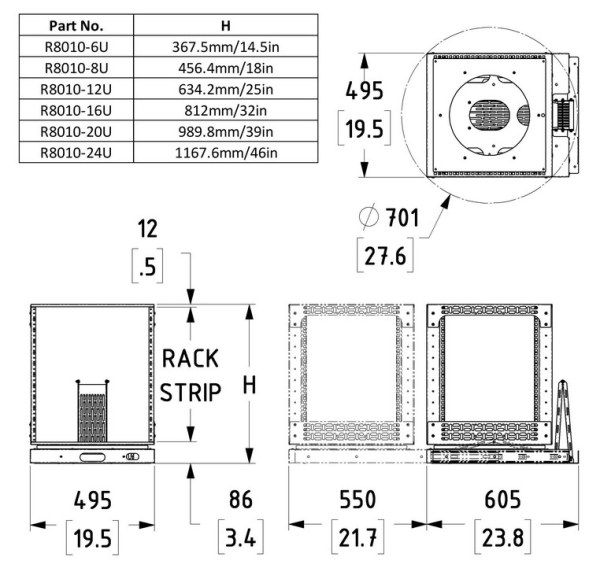

Der R8010 wurde für den sofortigen 360°-Zugriff auf eng gelagerte Gehäuse entwickelt und ermöglicht Ihnen, ein voll beladenes Rack mühelos auf 550 mm herauszuziehen und in jede Richtung zu drehen.
Das Rack besteht aus hochwertigem Stahl und ist strukturell verstärkt, sodass es bei schwerer oder voller Belastung nur minimale Biegung gibt. Mit einem Rotationsverriegelungsmechanismus können Sie das Rack ausfahren und dann auf 0° oder in ±60°-Schritten fixieren, um sicherzustellen, dass das Rack während der Bearbeitung an Ort und Stelle bleibt. Die beiden integrierten Sperren stellen sicher, dass das Rack nicht ausgefahren oder gedreht werden kann, wenn es nicht eingerastet ist.
Das hintere Kabelmanagementfach ist mit einem Scharnier versehen, sodass es sich zusammenklappen lässt, wenn das Rack hinein- und herausgeschoben wird. Da die Kabel entlang der Ablage und durch die zentrale Öffnung nach oben geführt werden, können sie frei mit dem Rack gleiten und sich drehen, ohne dass Kabelspannung entsteht. Mit dieser Methode werden Kabel vor Beschädigung und Unordnung geschützt.
Die Turmbasis und der obere Teil umfassen außerdem Kabelmanagement sowie Befestigungspunkte für unsere kompatiblen R4000-CT-Kabelrinnen. Die Basiseinheit enthält den Schiebeverschluss und den Drehverschluss (mit abnehmbarer Sicherheitsplatte) und verfügt außerdem über Löcher für Kabelbinder an der Rückseite.
Auch die Installation ist einfach: Schrauben Sie die Grundplatte einfach auf eine ebene, feste Oberfläche. Beinhaltet: Obereinheit, drehbare Basiseinheit, klappbare Kabelführungsstange, Rackschienen
Montagezeit: 30 Minuten.
Tragfähigkeit: 60 kg
Nur Basis und Oberseite. Rackschienen nicht im Lieferumfang enthalten.
Verwenden Sie R0883-M6 für Schienen mit M6-Gewinde und R0883-1032 für Schienen mit 10/32-Gewinde.
Aus Stabilitätsgründen empfehlen wir, 24 HE nicht zu überschreiten.
Der R8010 wurde für den sofortigen 360°-Zugriff auf eng gelagerte Gehäuse entwickelt und ermöglicht Ihnen, ein voll beladenes Rack mühelos auf 550 mm herauszuziehen und in jede Richtung zu drehen.
Das Rack besteht aus hochwertigem Stahl und ist strukturell verstärkt, sodass es bei schwerer oder voller Belastung nur minimale Biegung gibt. Mit einem Rotationsverriegelungsmechanismus können Sie das Rack ausfahren und dann auf 0° oder in ±60°-Schritten fixieren, um sicherzustellen, dass das Rack während der Bearbeitung an Ort und Stelle bleibt. Die beiden integrierten Sperren stellen sicher, dass das Rack nicht ausgefahren oder gedreht werden kann, wenn es nicht eingerastet ist.
Das hintere Kabelmanagementfach ist mit einem Scharnier versehen, sodass es sich zusammenklappen lässt, wenn das Rack hinein- und herausgeschoben wird. Da die Kabel entlang der Ablage und durch die zentrale Öffnung nach oben geführt werden, können sie frei mit dem Rack gleiten und sich drehen, ohne dass Kabelspannung entsteht. Mit dieser Methode werden Kabel vor Beschädigung und Unordnung geschützt.
Die Turmbasis und der obere Teil umfassen außerdem Kabelmanagement sowie Befestigungspunkte für unsere kompatiblen R4000-CT-Kabelrinnen. Die Basiseinheit enthält den Schiebeverschluss und den Drehverschluss (mit abnehmbarer Sicherheitsplatte) und verfügt außerdem über Löcher für Kabelbinder an der Rückseite.
Auch die Installation ist einfach: Schrauben Sie die Grundplatte einfach auf eine ebene, feste Oberfläche. Beinhaltet: Obereinheit, drehbare Basiseinheit, klappbare Kabelführungsstange, Rackschienen
Montagezeit: 30 Minuten.
Tragfähigkeit: 60 kg
Penn Elcom
Herstellerangaben:
Penn Elcom Ltd.
3 Hodgson Court
Hodgson Way, Wickford
Essex SS11 8XR
United Kingdom
E-Mail: sales@penn-elcom.com
Web:
www.pennelcomonline.com
Passende Rackschienen:
- RG-6135: einfache Stahl-Rackschiene für M6 Käfigmuttern
- RG-6145: doppelte Stahl-Rackschiene für M6 Käfigmuttern
- RG-6135/M6 einfache Stahl-Rackschiene mit M6 Gewindebohrung
- RG-6145/M6 doppelte Stahl-Rackschiene mit M6 Gewindebohrung
- R8010 Montageanleitung (1.77 MB)
